強電系統主要分為三部分：高壓配電系統、低壓配電系統、防雷與接地系統。
（1）高壓系統的概念
高壓 就是電壓等級為1000V及以上的電壓即為高壓。
高壓主要分為三類：
發電電壓：6KV、10kv、15kv等
輸送電壓：35kv、110kv、220kv、380kv、500kv等
區域電壓：6kv、10kv等
電力系統的概念是：由發電、輸電、變電、配電、用電的設備及相應的輔助系統組成的電能生產、輸送、分配、使用的統一整體。
（2）高壓系統的負荷分類
高壓用電負荷分為：一級負荷、二級負荷、三級負荷。
一級負荷：是指突然中斷供電將造成重大政治影響、人身傷亡和重大經濟損失的用電單位。
包括：中央與國家的辦公機構、國家級的大會堂、國際候機廳、省級以上的大型體育場館、大型商場、重要交通、通信樞紐等屬于一級供電負荷。
一級負荷的供電方式主要有兩種：
1）分別由兩個不同的發電廠引來的兩路高壓線路供電。
2）由兩個不同的區域變電站引來的兩路高壓線路供電。這兩個區域變電站的上一級可以出自同一發電廠。
二級負荷：是指突然斷電會造成人員傷亡和重大經濟損失、造成公共場所秩序混亂和嚴重影響生產的用電單位。
包括：市縣級醫院、三星級的賓館酒店、高檔寫字樓、高檔住宅區、大型工礦企業等均屬于二級供電負荷。
二級負荷的供電方式主要有兩種：
1）兩路高壓線路來自于同一區域變電站的不同高壓開關或不同母線段。
2）一路專用高壓供電，配備發電機組、UPS或EPS電源。
三級負荷：即不屬于一級和二級的供電用戶均屬于三級負荷。
供電方式：單路高壓進線，無需配備發電機、UPS或EPS電源。

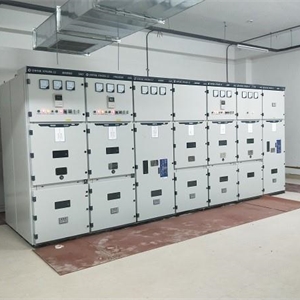

高壓配電的主要設備有：
1）進線隔離柜：即內置高壓隔離開關，保證高壓電器及裝置在檢修工作時的安全。
2）高壓進線柜：即內置高壓斷路器，主要是分?jǐn)?、閉合電路，有繼電保護功能。
3）壓變柜：即內置電壓互感器，是將10kV電壓變換成100V,提供儀表和二次控制回路的操作電源。
4）計量柜：即內置電壓互感器、電流互感器，電能計量表等，計量電能消耗量。
5）饋電柜：即出線柜，配電至變壓器。
6）聯絡柜：即操縱兩路高壓母線的聯通或斷開。
7）直流屏：即把交流電源轉化為直流電源為高壓設備和二次回路提供操作、測量、保護用的直流電源。
（3）低壓配電系統的分類
常用低壓分為：
單相電：俗稱照明電，220V
三相電：俗稱動力電，380V
低壓負荷分類：
在一類建筑中，屬于一級負荷的設備有：消防控制室、消防水泵、消防電梯、防排煙設施、火災自動報警裝置、火災事故照明、疏散指示標志和電動的防火門、防火卷簾等消防用電設備、保安設備以及重要業務用的計算機、通信設備等；
屬于二級負荷的設備有：客梯、生活供水泵房、污水泵等。屬于三級負荷的設備有：空調、新風機、普通照明等。（5）低壓配電系統圖
低壓配電的常用形式：放射式 、樹干式 、鏈?zhǔn)健?/span>
（4）低壓配電設備的組成

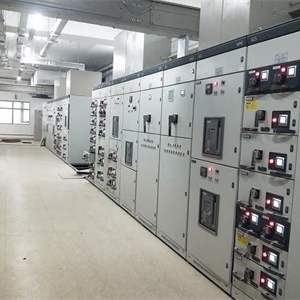

變電所內：低壓進線柜、饋線柜、聯絡柜、電容補償柜等；
低壓配電間或控制房：配電箱、計量表箱、控制箱、雙電源切換箱等。
應急發電機組：在大中型建筑物內設置的應急發電機大部分為柴油發電機組。
柴油發電機組主要組成：柴油發動機、交流發電機、油箱、控制屏。
